eATC-S自动化PCR仪
产品概述

DIY更换模块、模块免校准、防蒸发插板式热盖、液冷散热

产品描述
为自动化工作站配套
立即咨询

一 、设计理念



eATC-S 自动化PCR仪






设计理念:维修不求人

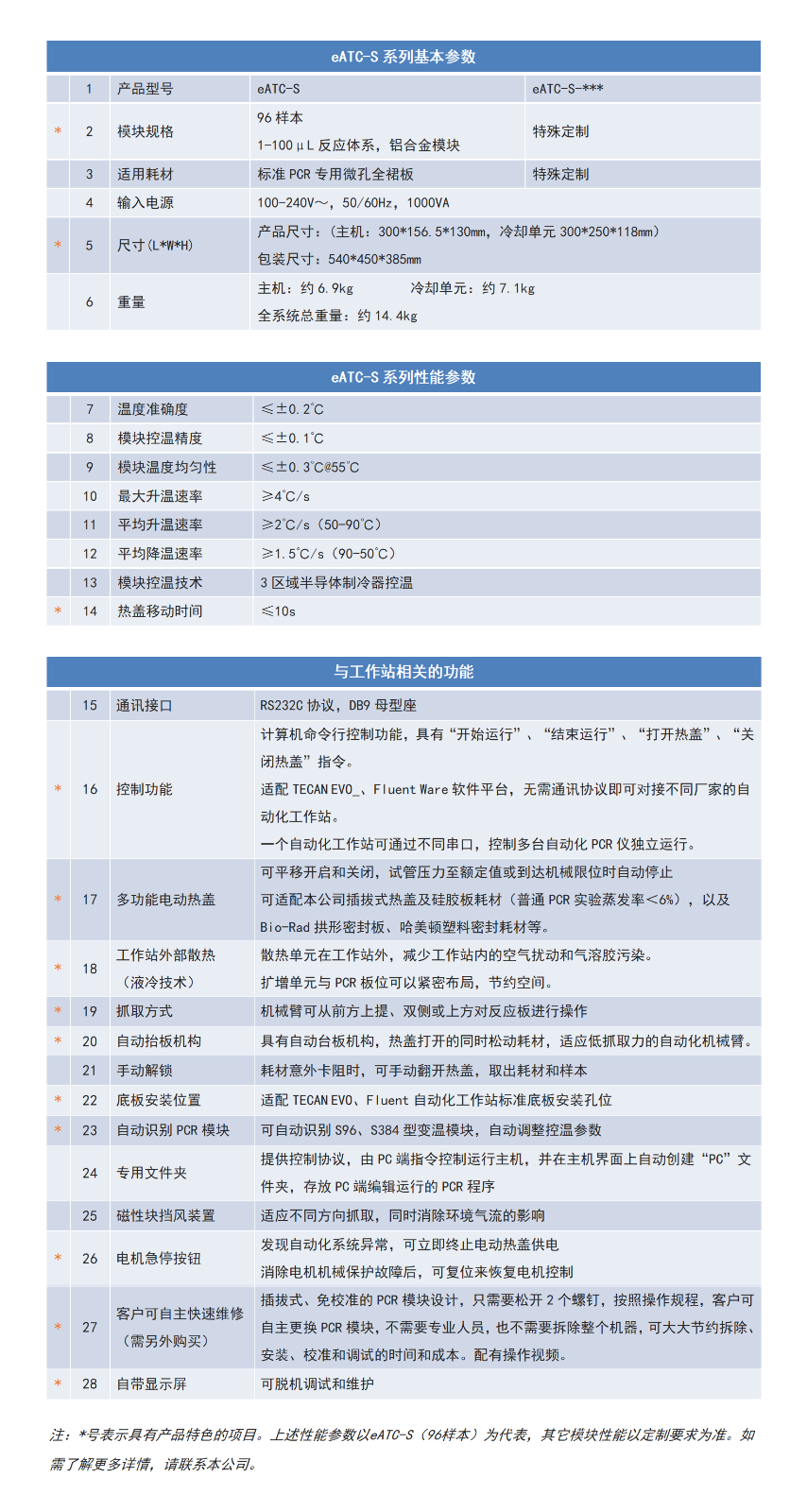

产品规格:0.1ml/0.2ml(二选一)、96/384模块可选配

独特功能:DIY更换模块、模块免校准、防蒸发插板式热盖、液冷散热

市场定位:为自动化工作站配套

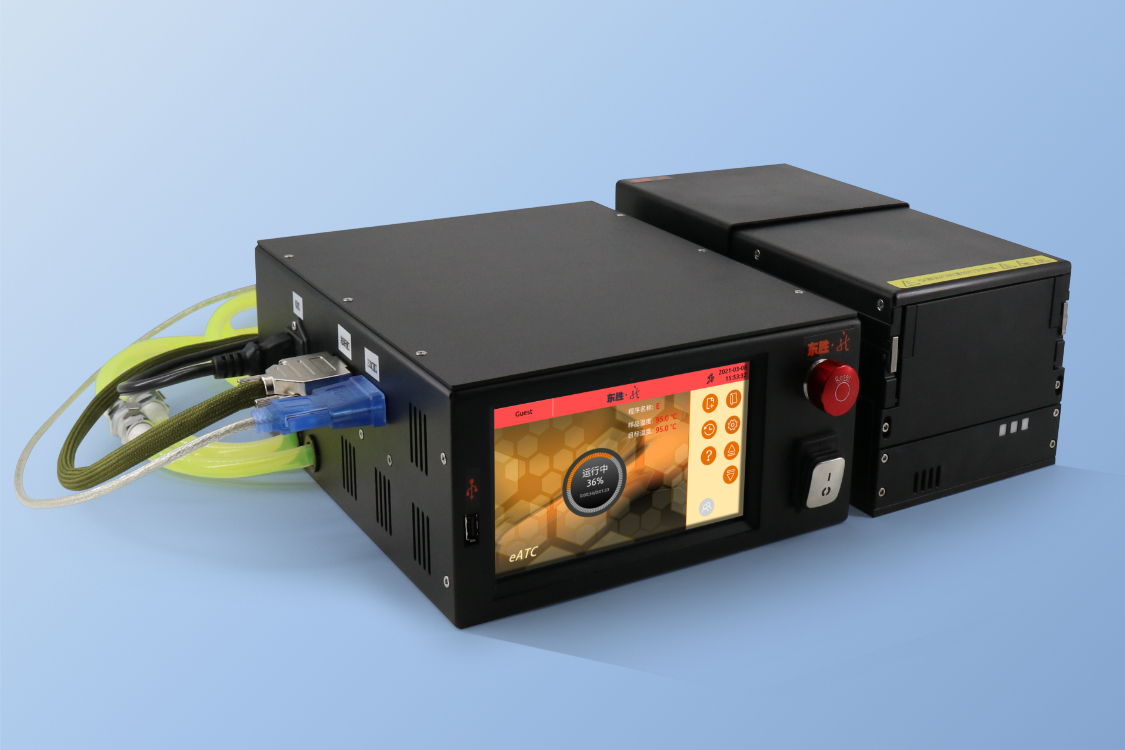

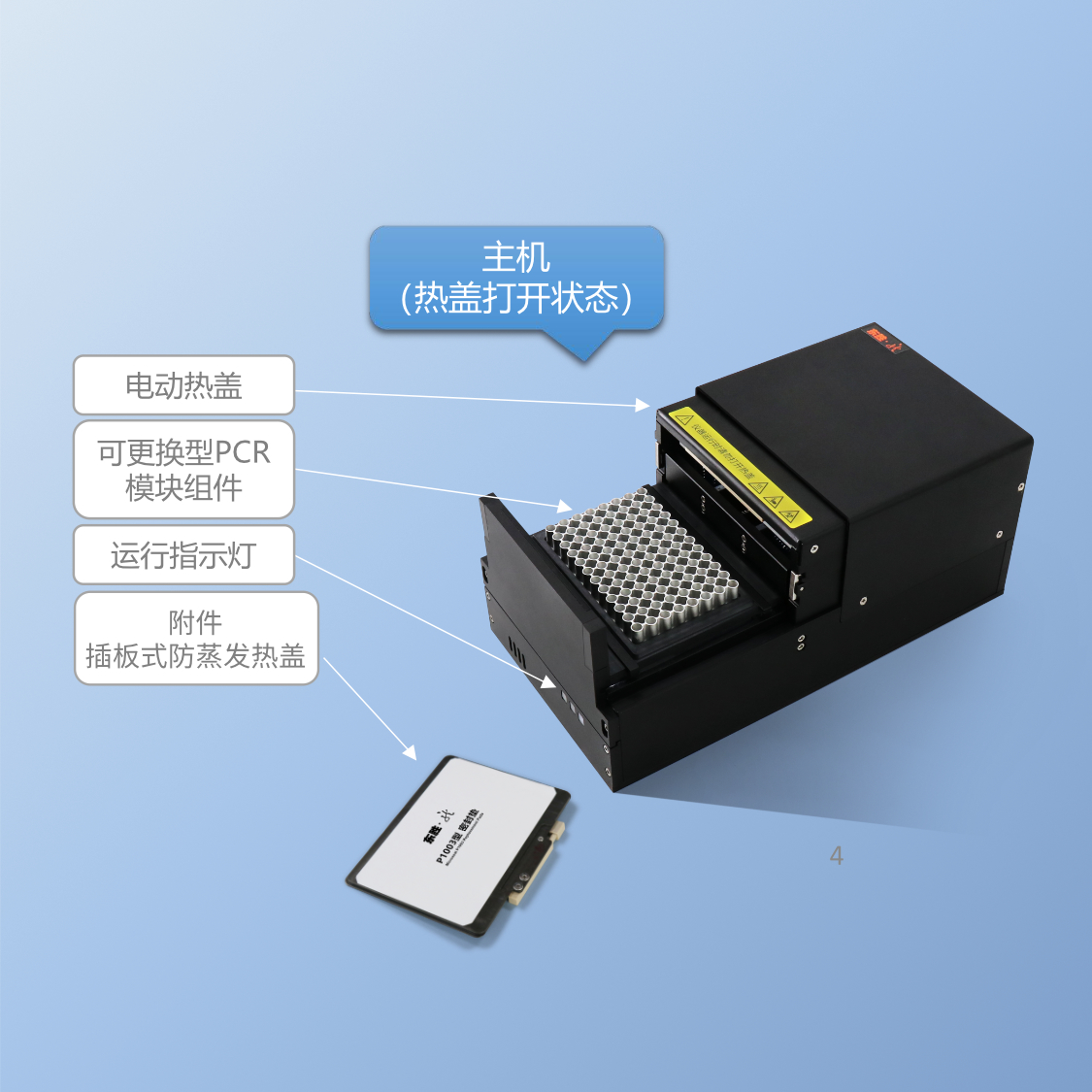

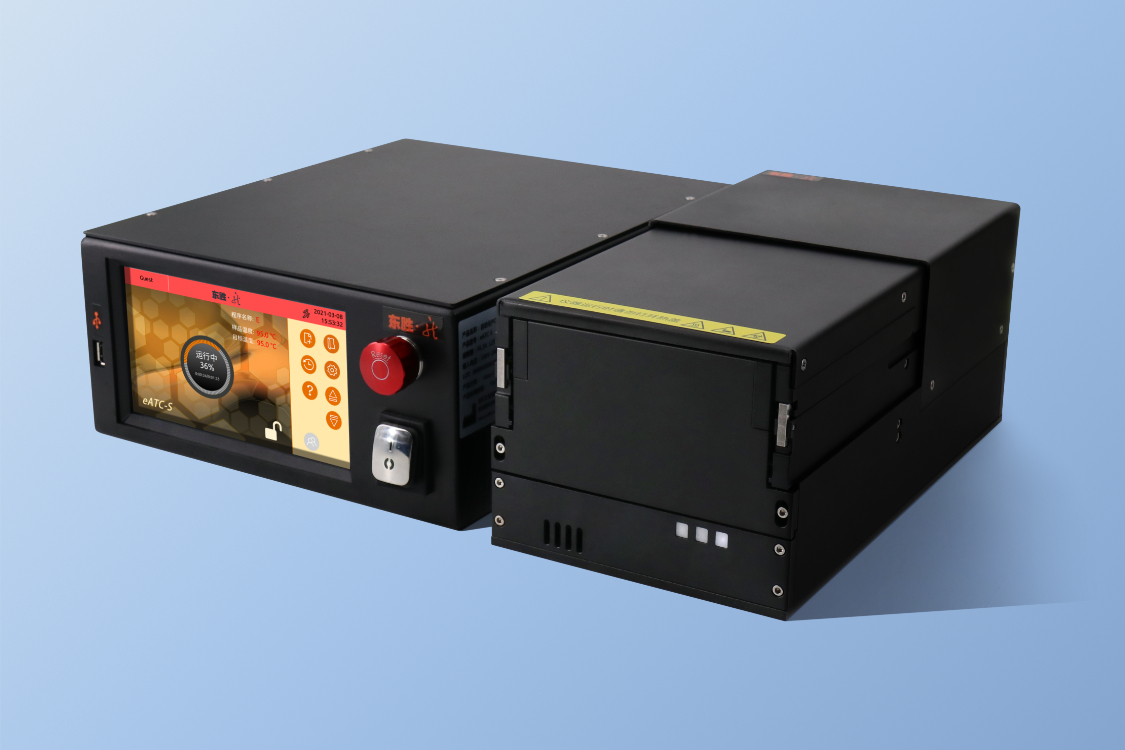

二、产品外观





三、专有技术

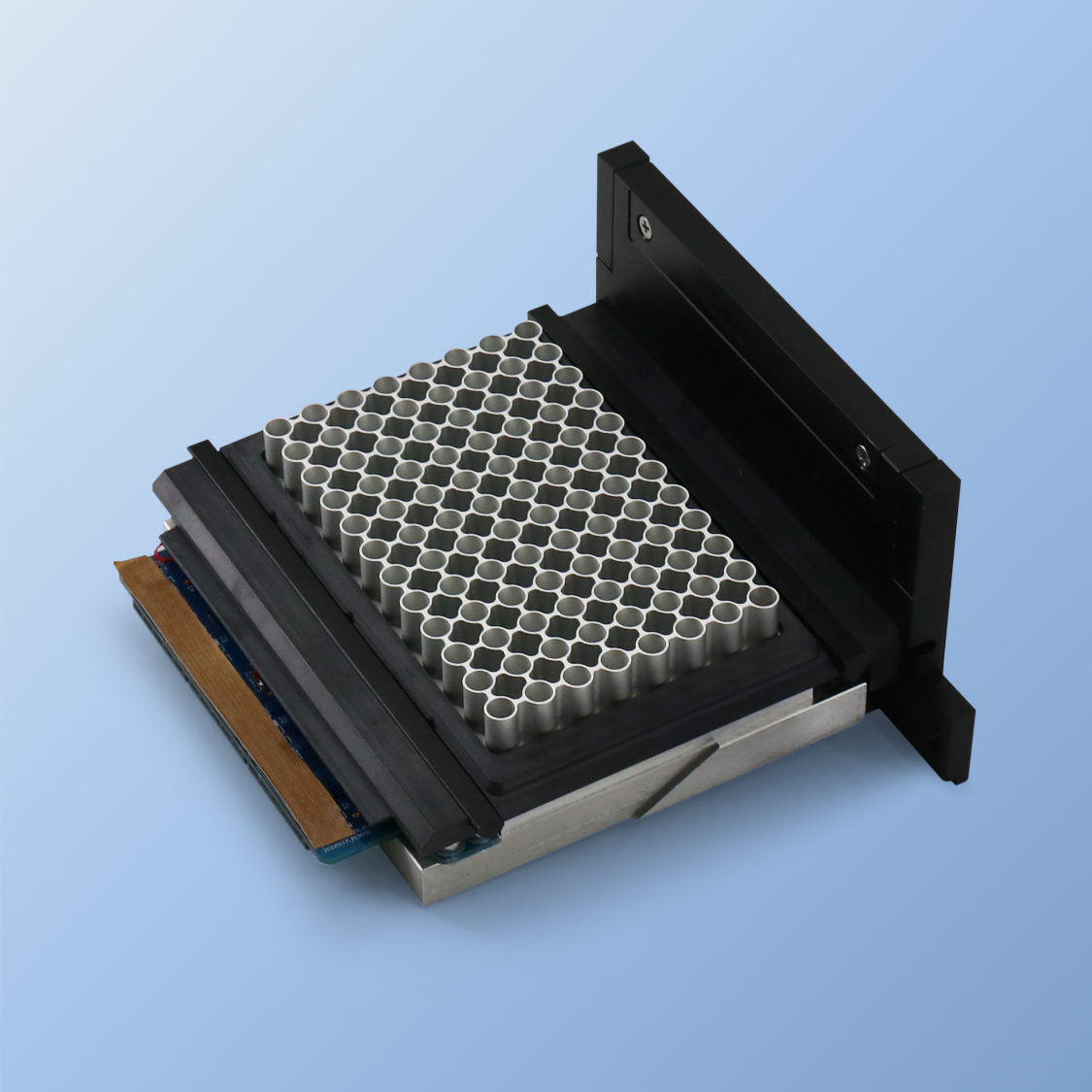

快速插拔模块技术

该技术使得客户在厂家指导后,可以自行更换PCR模块,解决了客户对自动化设备维修及时性的担忧。


模块免校准技术


该技术解决了快速更换PCR热循环模块后的温度校准问题,使得用户自主维修成为可能。

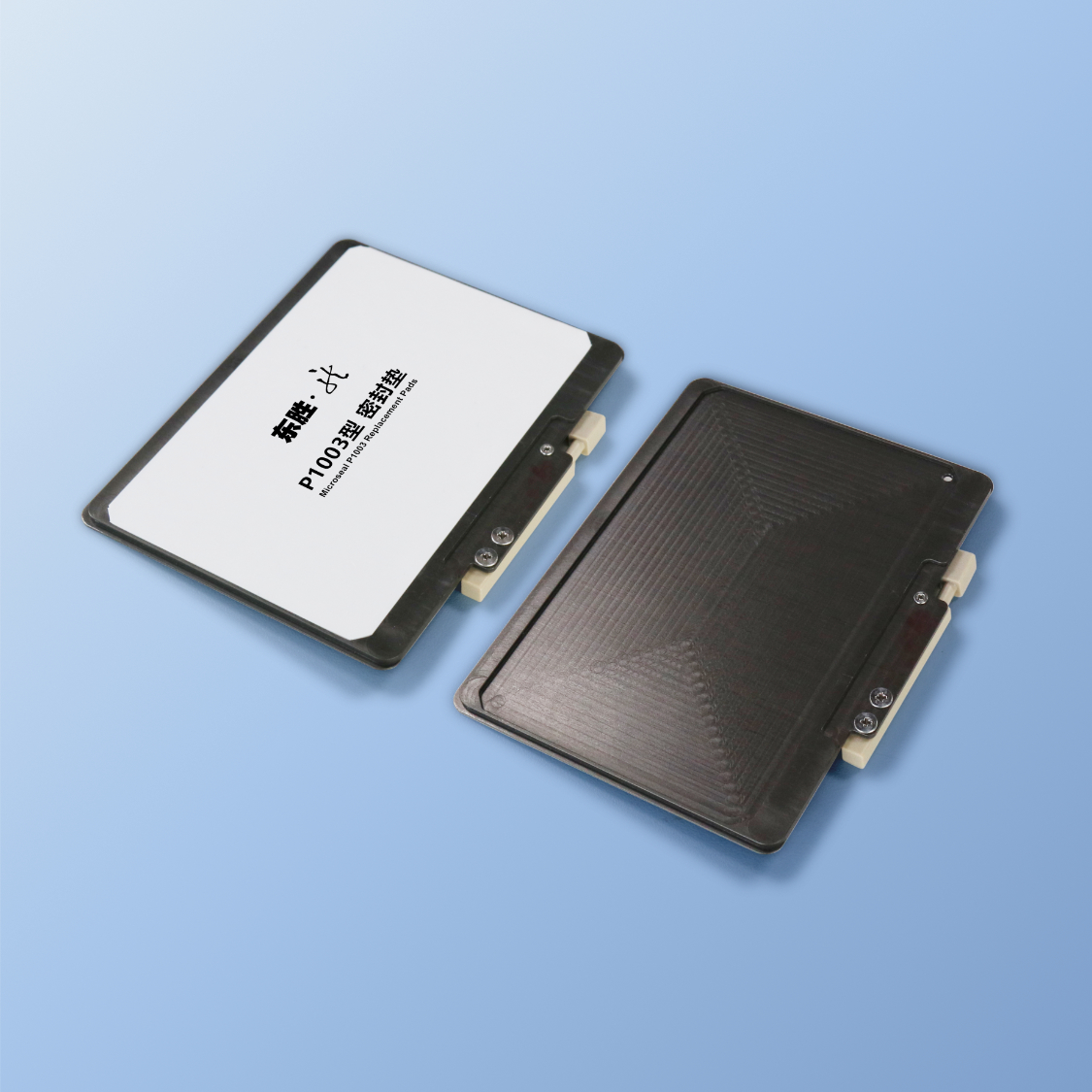

插板式防蒸发热盖


该技术解决了扩增过程中的试剂蒸发,可保障一个PCR试验后试剂的蒸发率小于6%,且均匀无个别孔蒸干现象。
本公司提供专门的热盖耗材。



液冷远端散热技术


该技术解决了将热循环过程的热量引导到工作站外散热,有效的防止了工作站内的热量积累和气流扰动引起的污染风险。

该技术使得PCR主机能够在工作站内紧密布局,不必担心风冷方式对通风口的遮挡

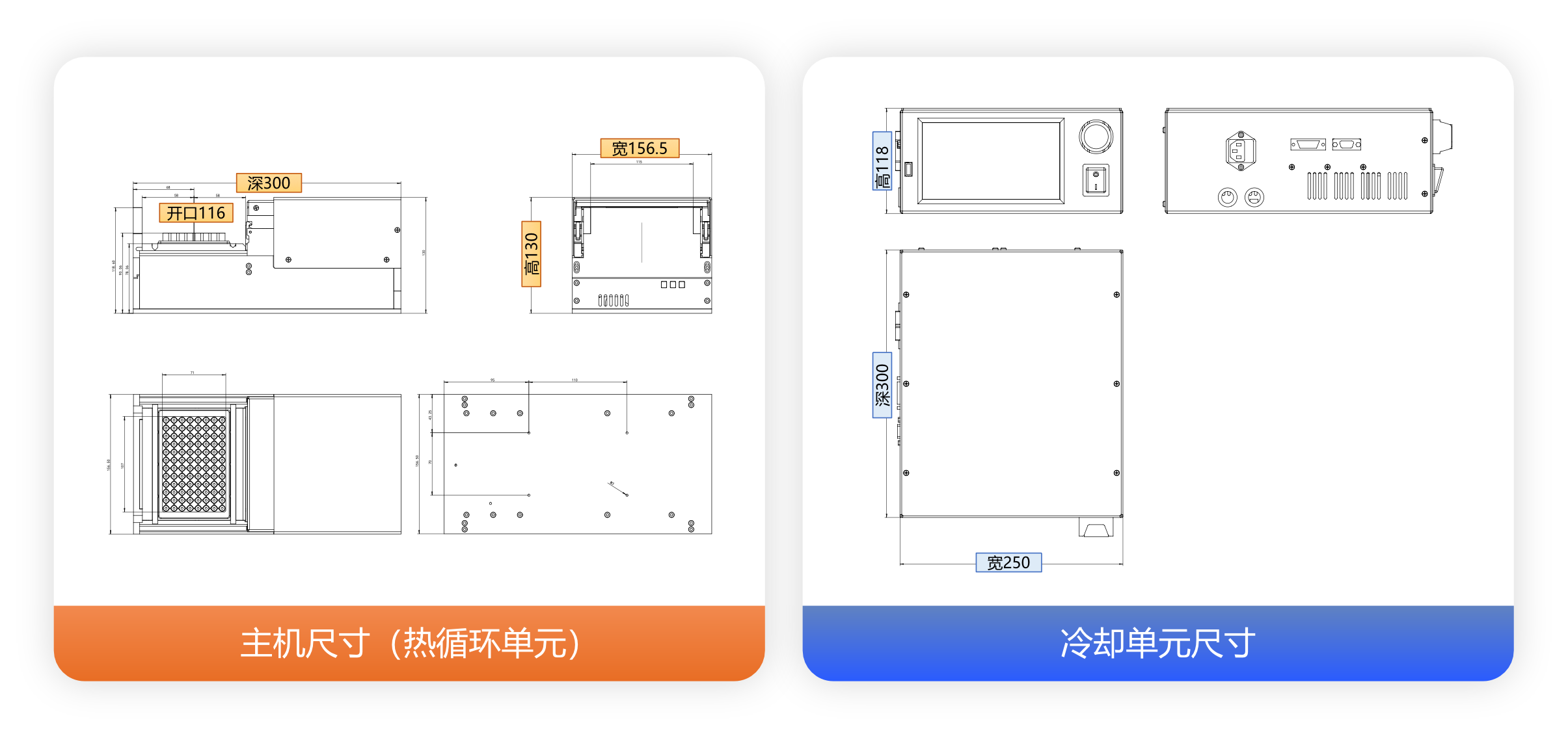

四、安装尺寸

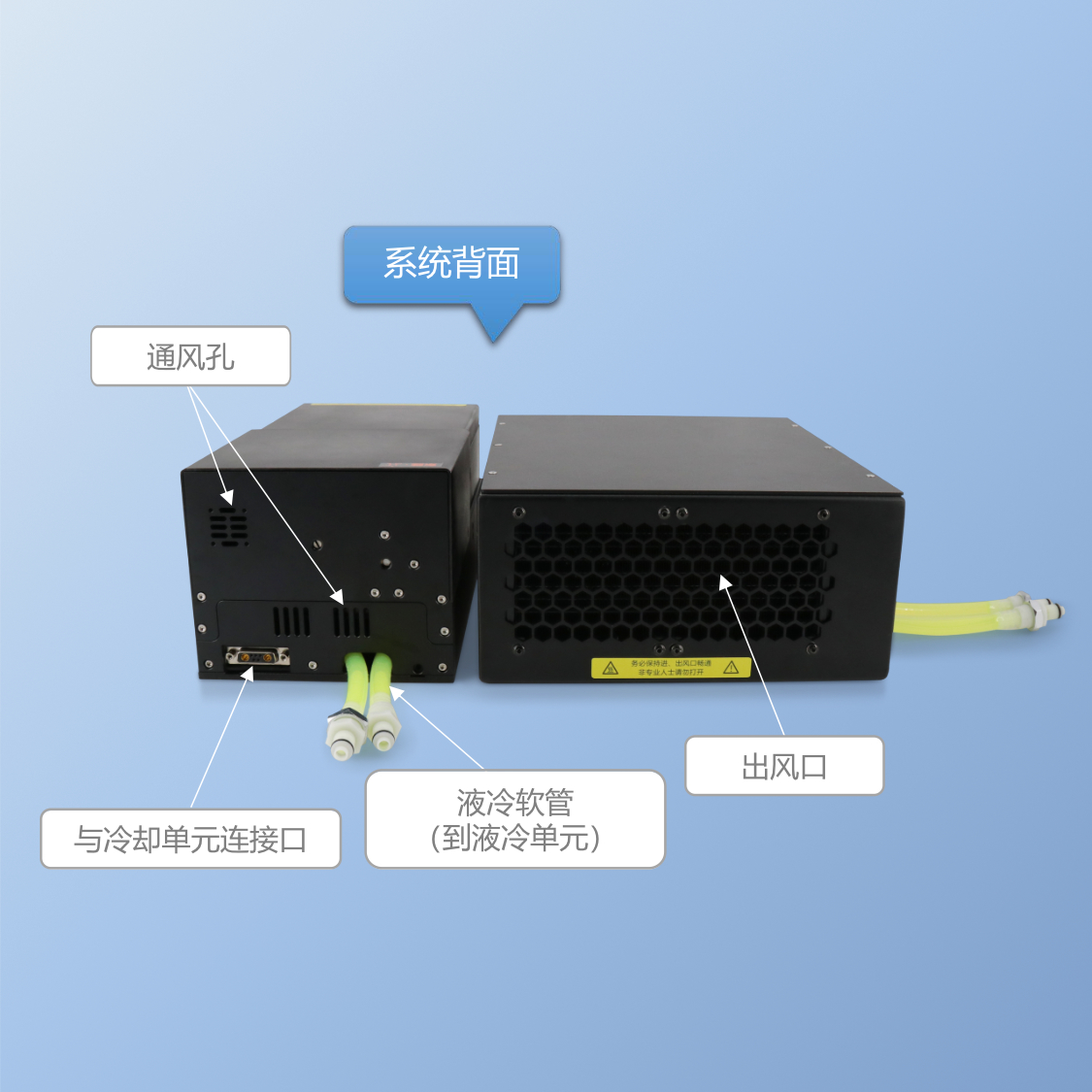

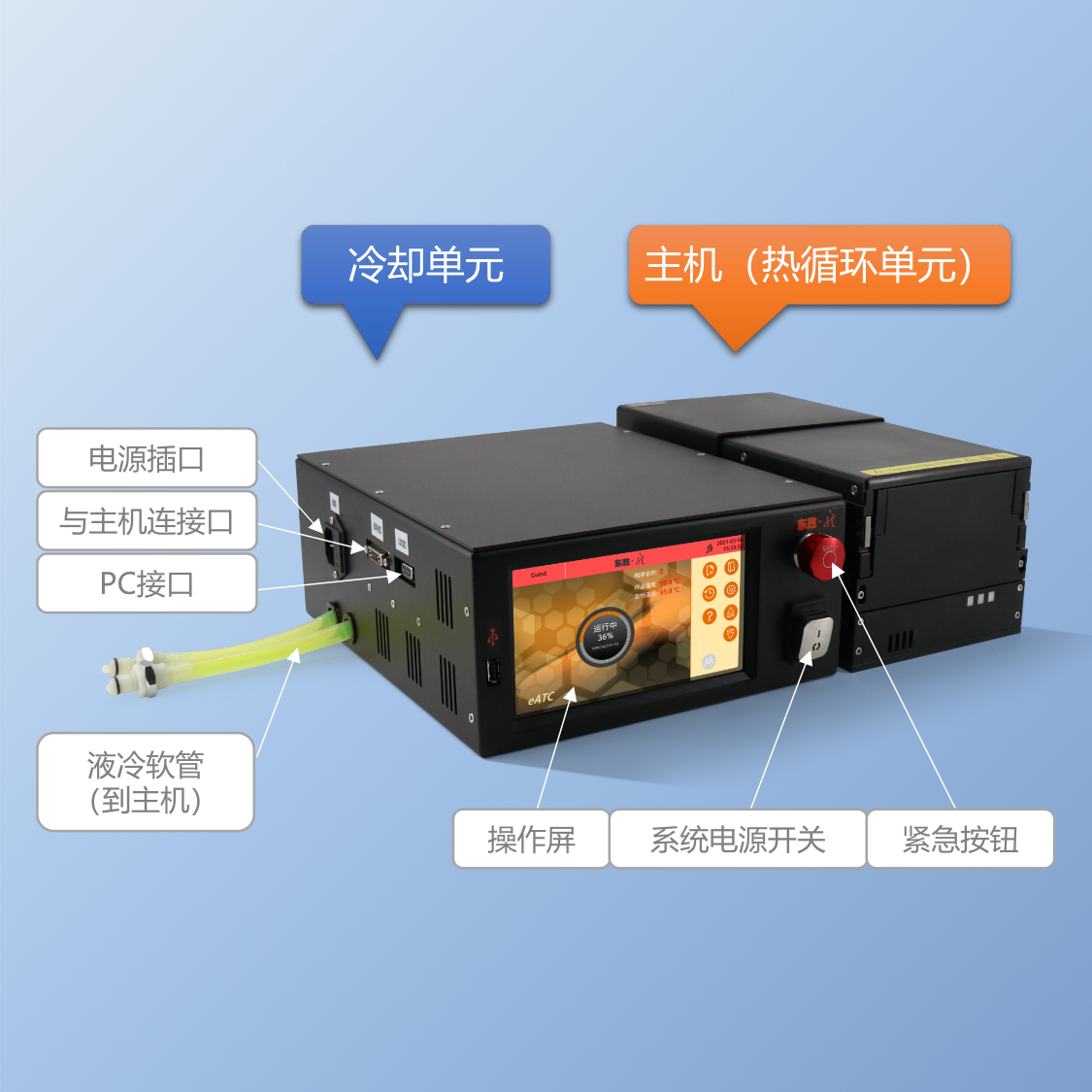

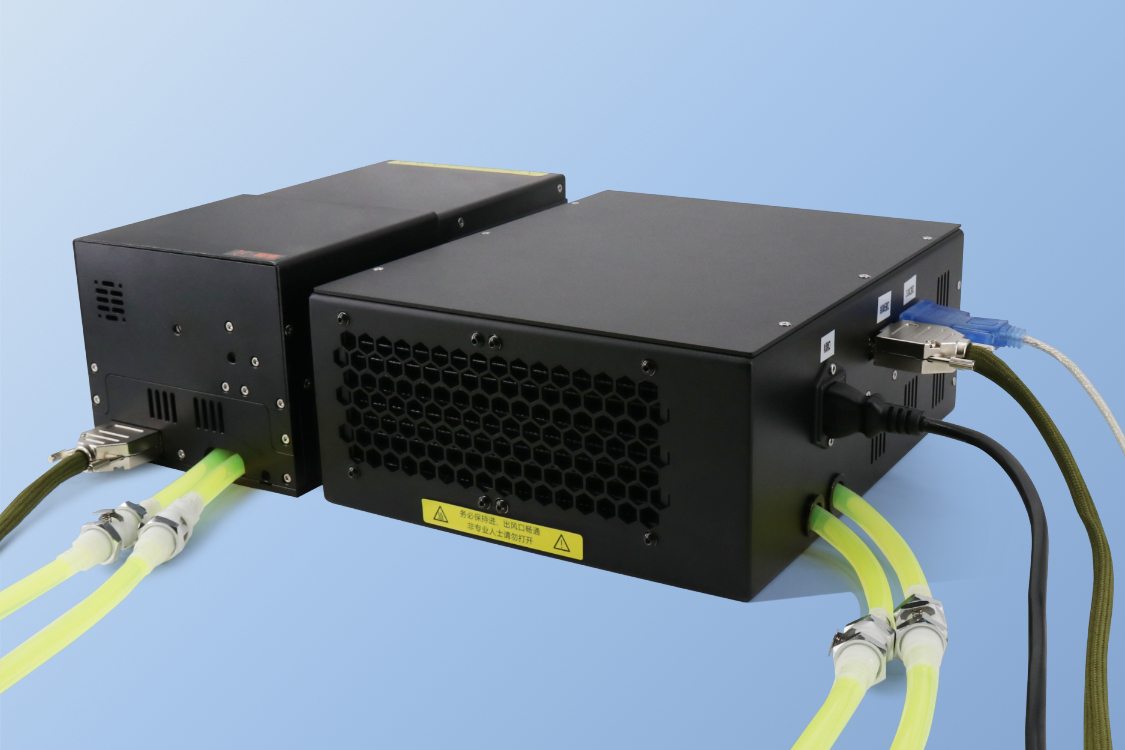

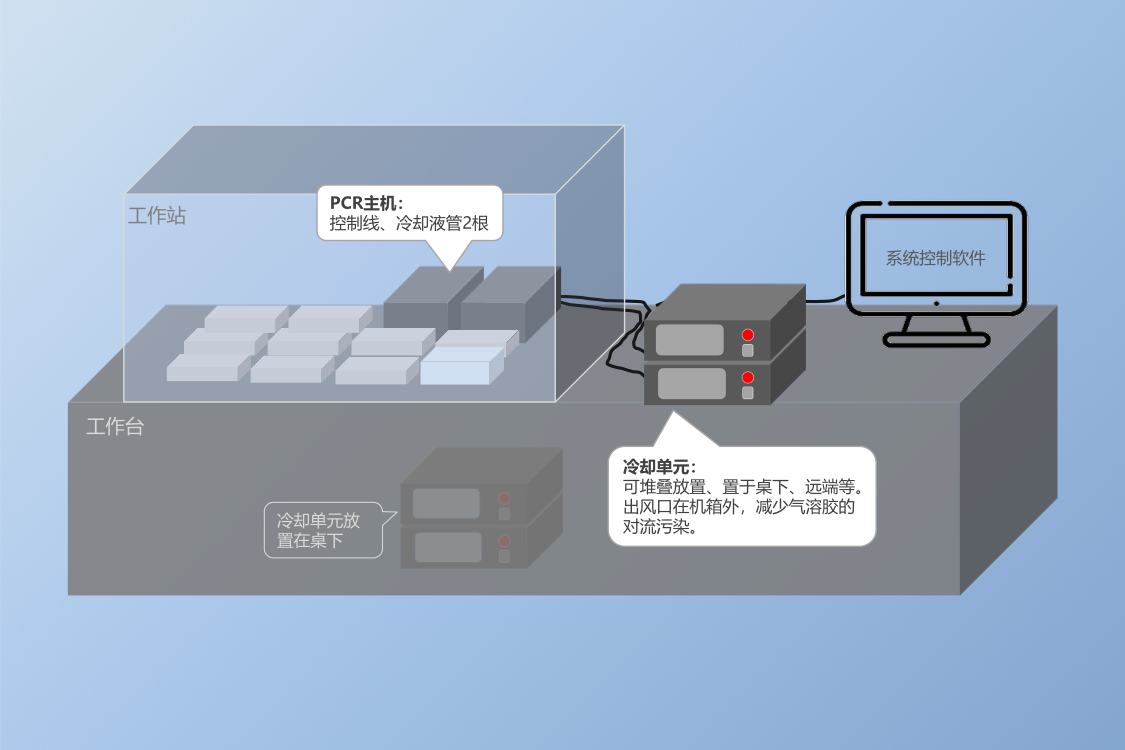

五、系统连接

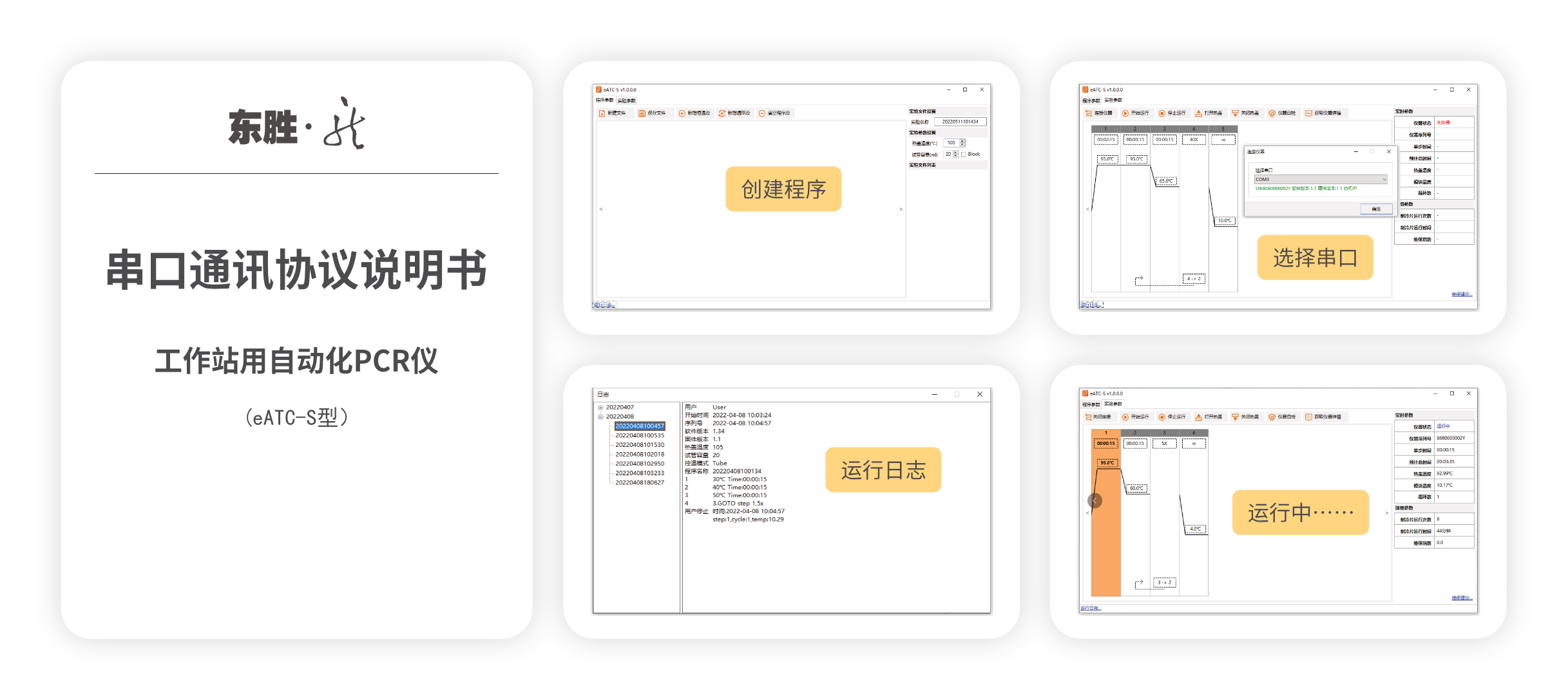

六、通讯协议及上机位界面

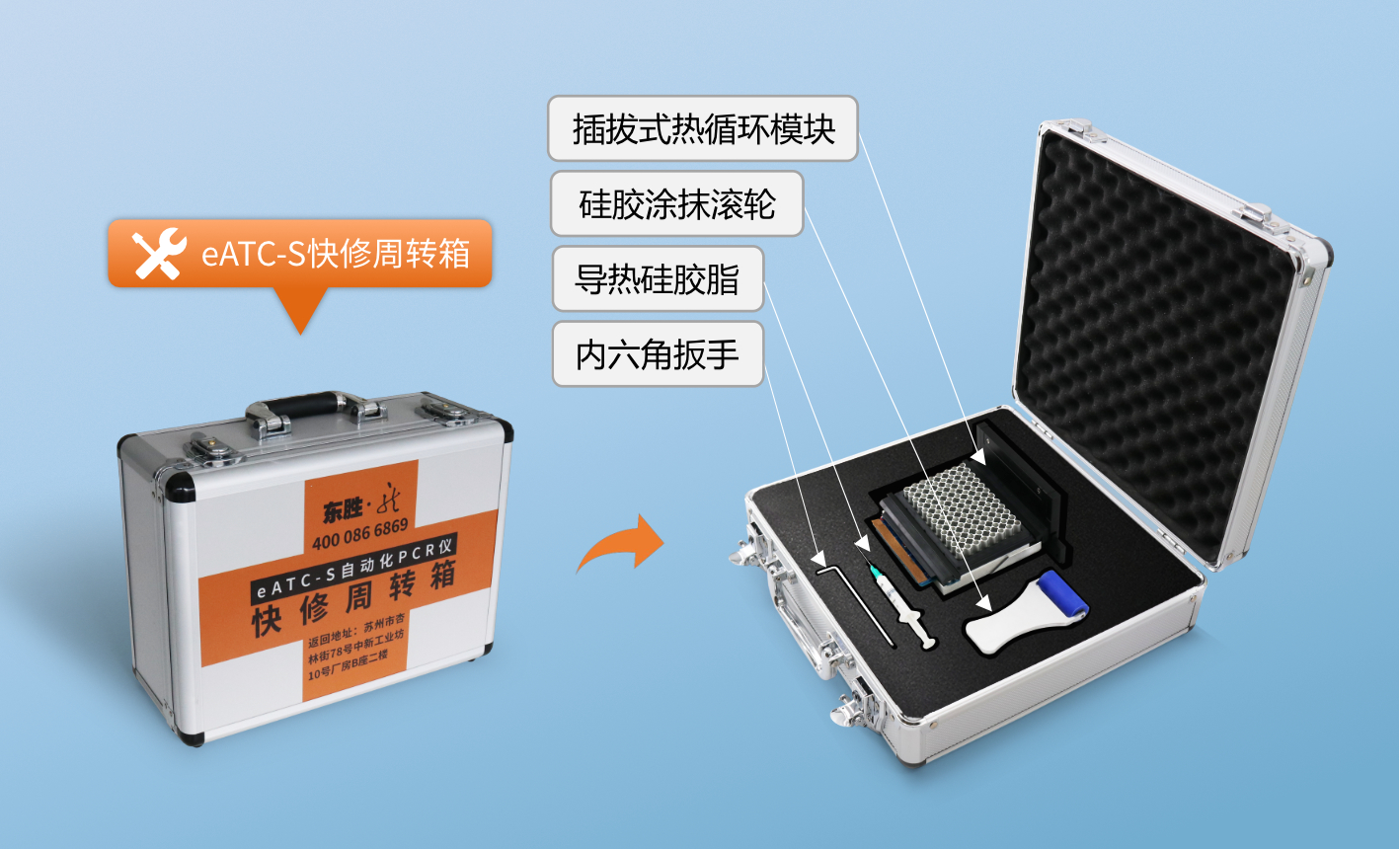

七、维修工具包


大家知道,半导体制冷片(Peltier)是PCR仪中的核心元件,也是易损元件,它决定了PCR仪能够正常工作,损坏时需要更换。


更换制冷片是一个很专业的工作,需要测量、配对、组装、测试、温度校准等,需要很多专业知识和专用工具。
本工具箱解决了以上问题。我们将反应板(Block)、温度传感器、电路、插头、Peltier、压紧机构进行了一体化设计,形成一个标准的变温模块,并将其与热界面材料、拆装工具等打包在一个工具箱内,作为备件备用。需要时,用户可在几分钟内完成变温模块的更换,且不需要温度校准,直接工作。
将损坏的模块放回备件箱后,及时将备件箱返回东胜龙厂家,厂家将模块维修、校准好后再返回用户备用。该工具箱多次试用。
本“快修备件箱” 需要单独购买。


八、快捷维修

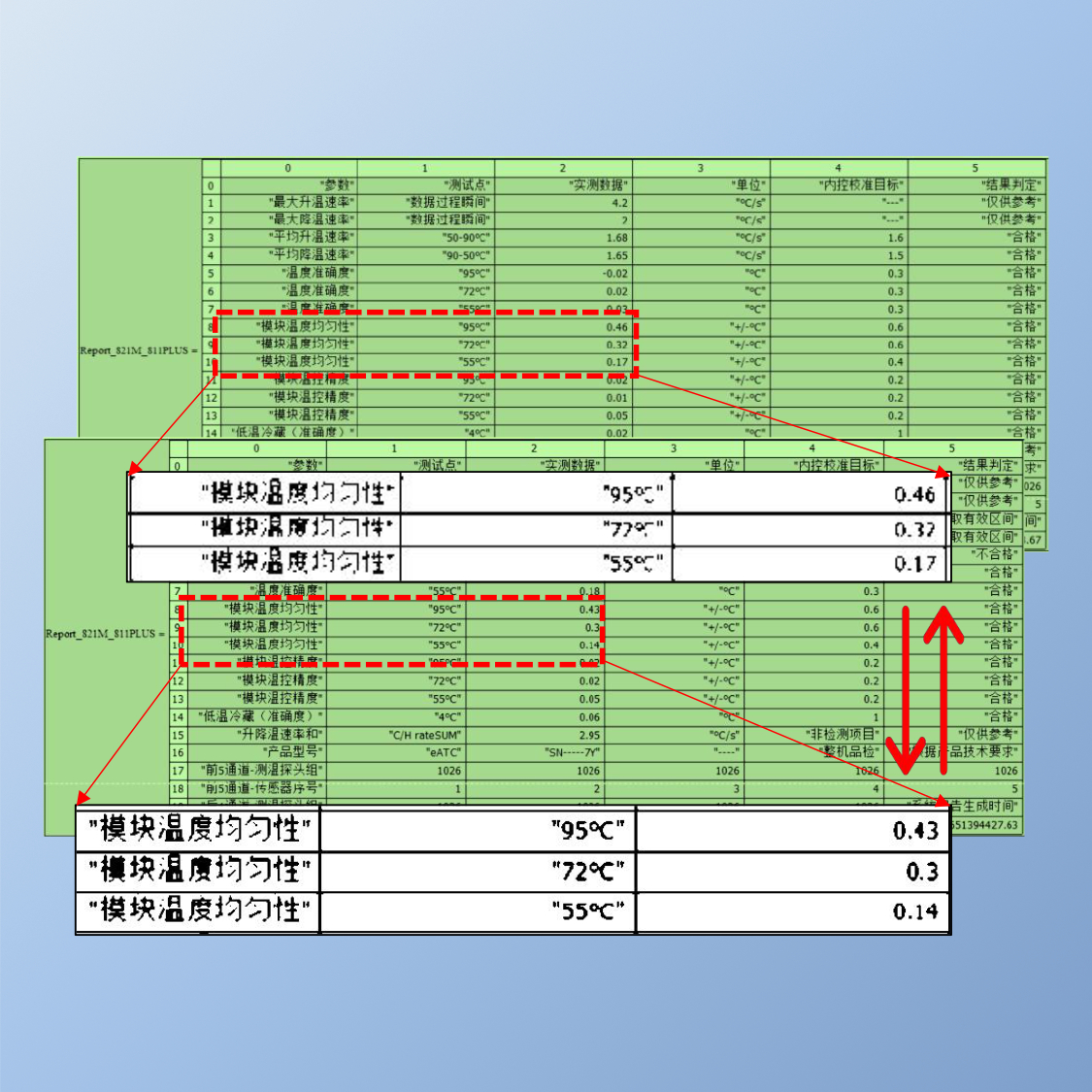

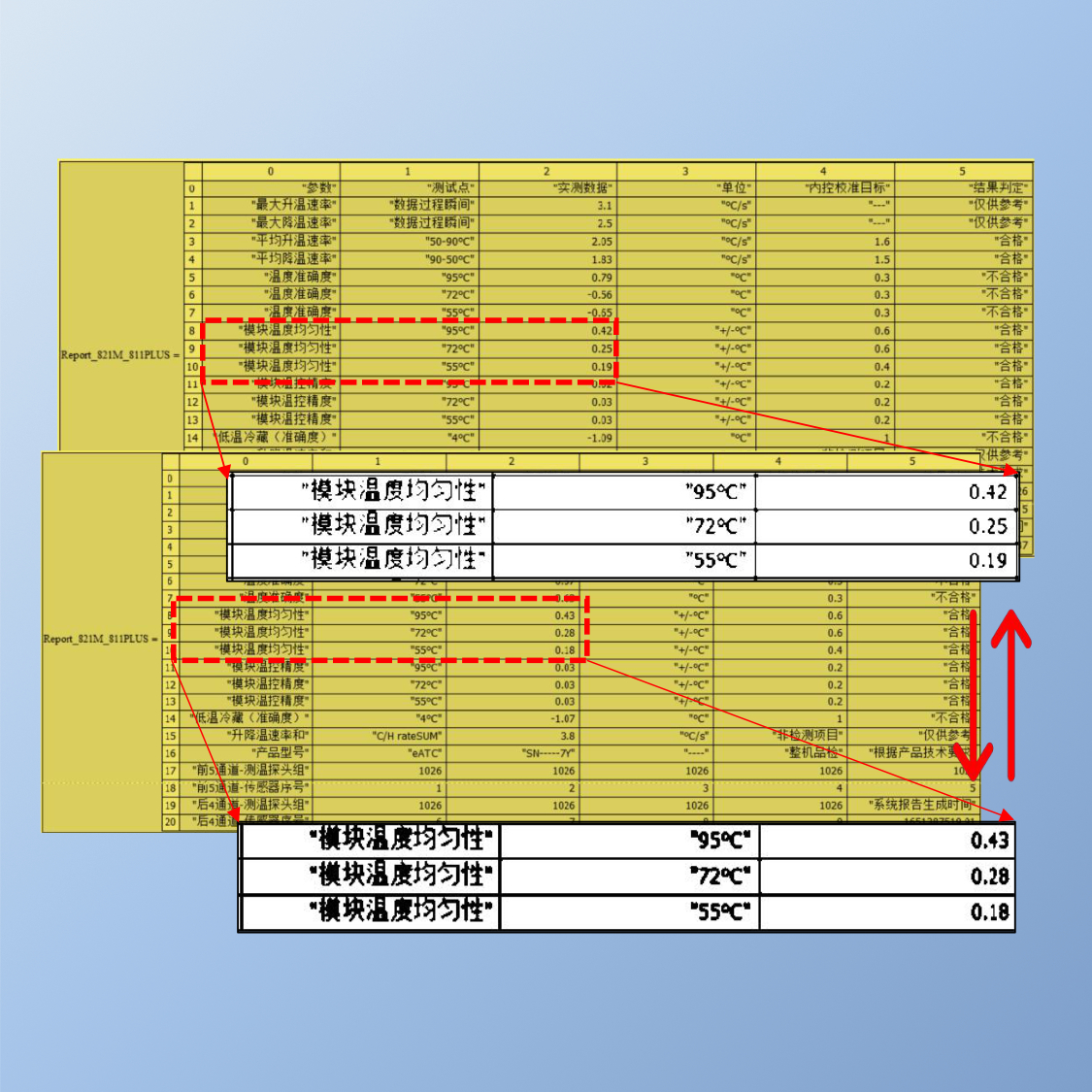

九、互换性验证


十、自动化系列产品


eATC-S自动化PCR仪


● 只适用全裙板,体积小、功能全。
● 适用于工作站内放置、多台放置。
● 也可作为独立的一台PCR仪使用。

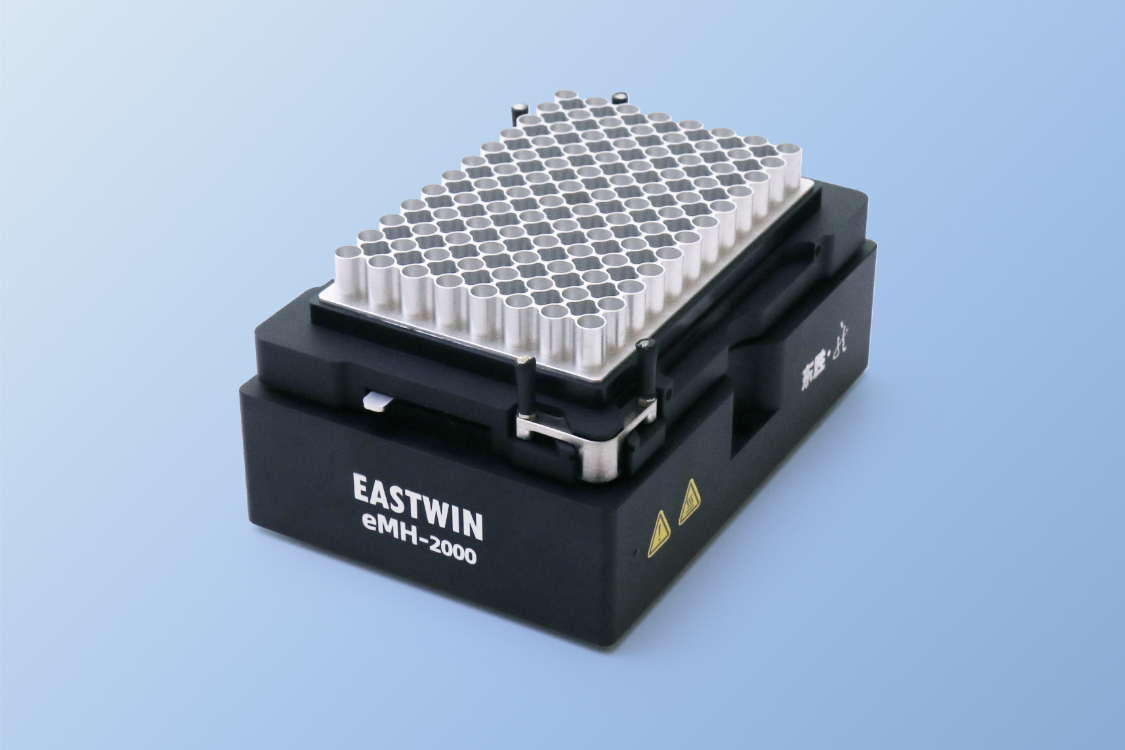

eMH2000自动化混匀仪


● 专为工作站配套设计,带通信接口及协议。
● 加热、恒温、振荡、定位功能。
● 占地一个板位。
● 可提供各种耗材的适配器。

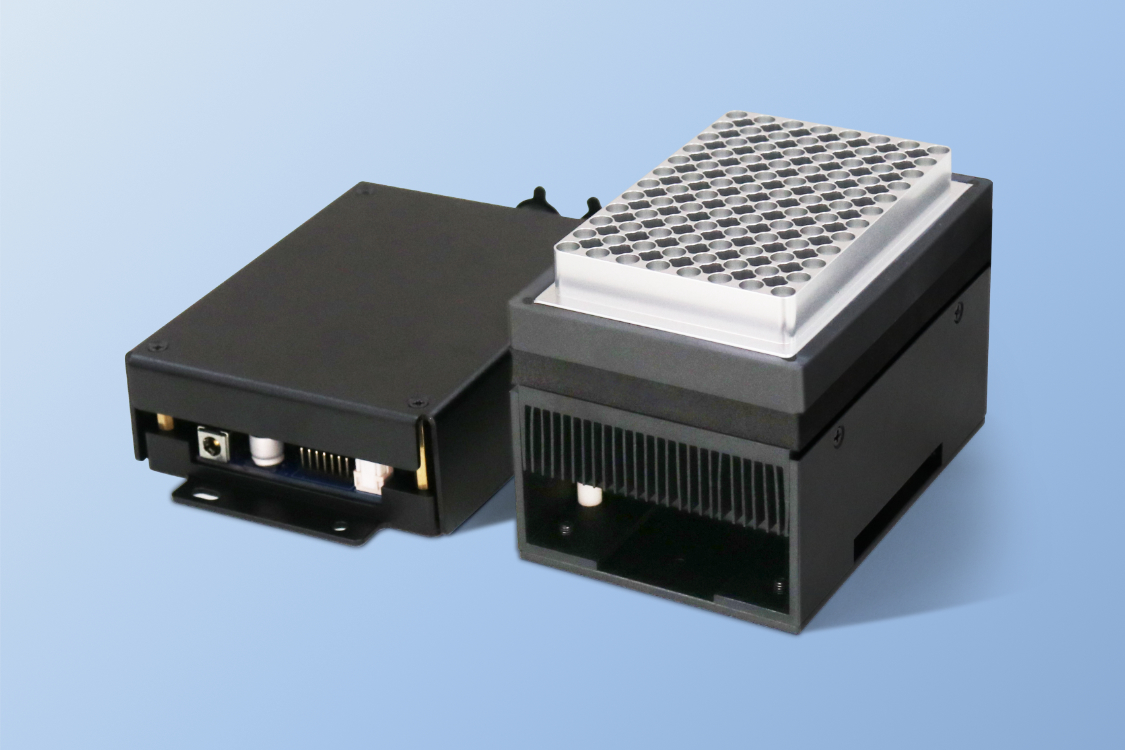

ECU831制冷单元


● 适用一般工作站,4~70℃。
● 通信接口。
● 模块可定制。
